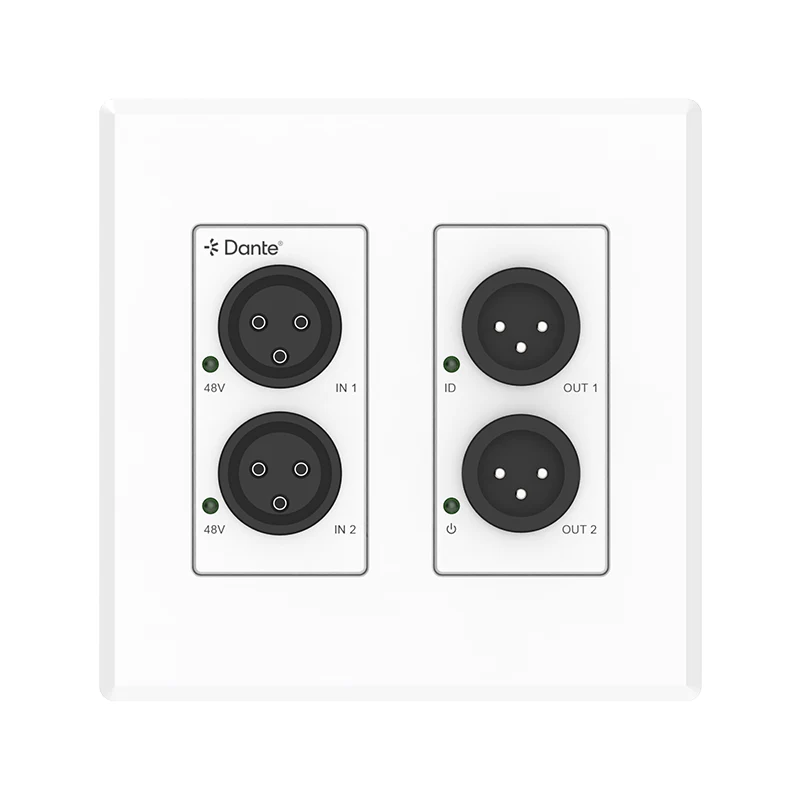

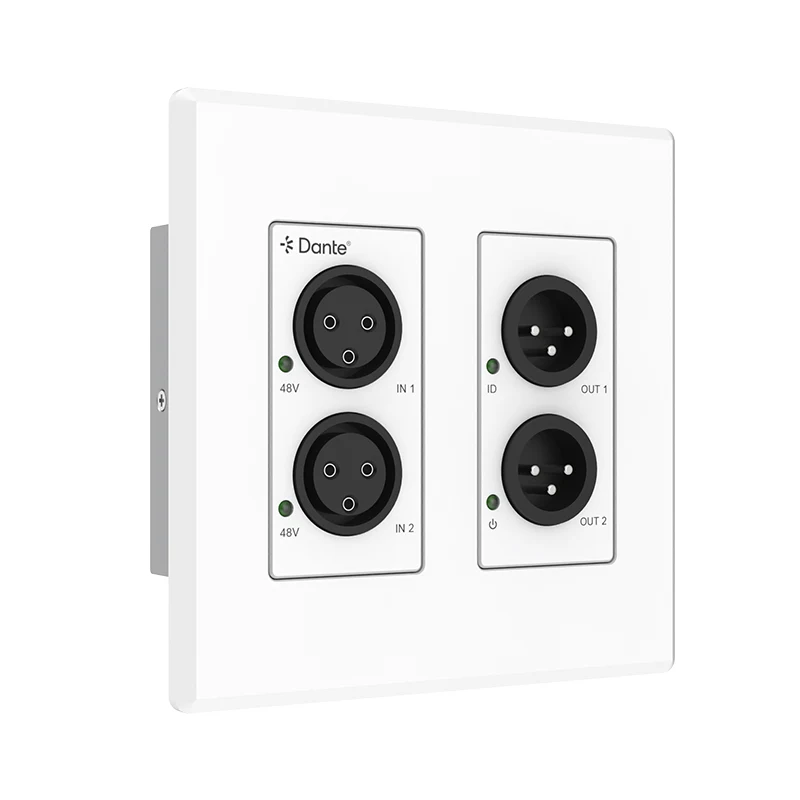

Этот компактный 2-канальный аналоговый преобразователь XLR Dante использует платформу Dante® Ultimo 2x2, плавно соединяя традиционные аналоговые аудиоустройства с цифровой сетью Dante®. Разработанный как стандартная настенная панель 2-GANG для США, он обеспечивает гибкую интеграцию как с устаревшими, так и с современными аудиосистемами.
Аналоговый вход: регулируемая чувствительность с 5-уровневым контролем точности для оптимального согласования сигналов.
Аналоговый выход: настраиваемое усиление выходного сигнала с 5-уровневой регулировкой для сбалансированного распределения.
Варианты двойного питания: поддержка локального питания 12 В постоянного тока или PoE (питание через Ethernet) для упрощения установки.
Совместимость с Dante® Plug-and-Play: Сертифицировано для надежной аудиосети с малой задержкой.
Живой звук
Вещание
Студийная запись с полной интеграцией с Dante
Конференц-зал
2 входа + 2 выхода (вход Dante® и выход Dante®)
Сбалансированный/несбалансированный аналоговый звук XLR
MIC Phantom 48 В. Питание и включение/выключение с помощью аппаратной кнопки.
Регулировка входной чувствительности и выходного усиления для настройки различных уровней MIC/XLR
Частота дискретизации звука Dante® поддерживает 44,1/48/88,2/96 кГц при 24 битах.
Настраиваемая задержка устройства Dante® (поддерживается 1, 2 или 5 мс, настраиваемая с помощью Dante® Controller)
Поддерживает аудиотранспорт AES67 RTP
PoE и варианты локального питания
Стандартный дизайн лицевой панели 2-GANG для ЕС/Великобритании
① 1x 2x входной и 2x выходной аналоговый преобразователь XLR в Dante®
② 1x 2-контактный разъем Phoenix (3,5 мм) (штекер)
③ 1 × Руководство пользователя
|

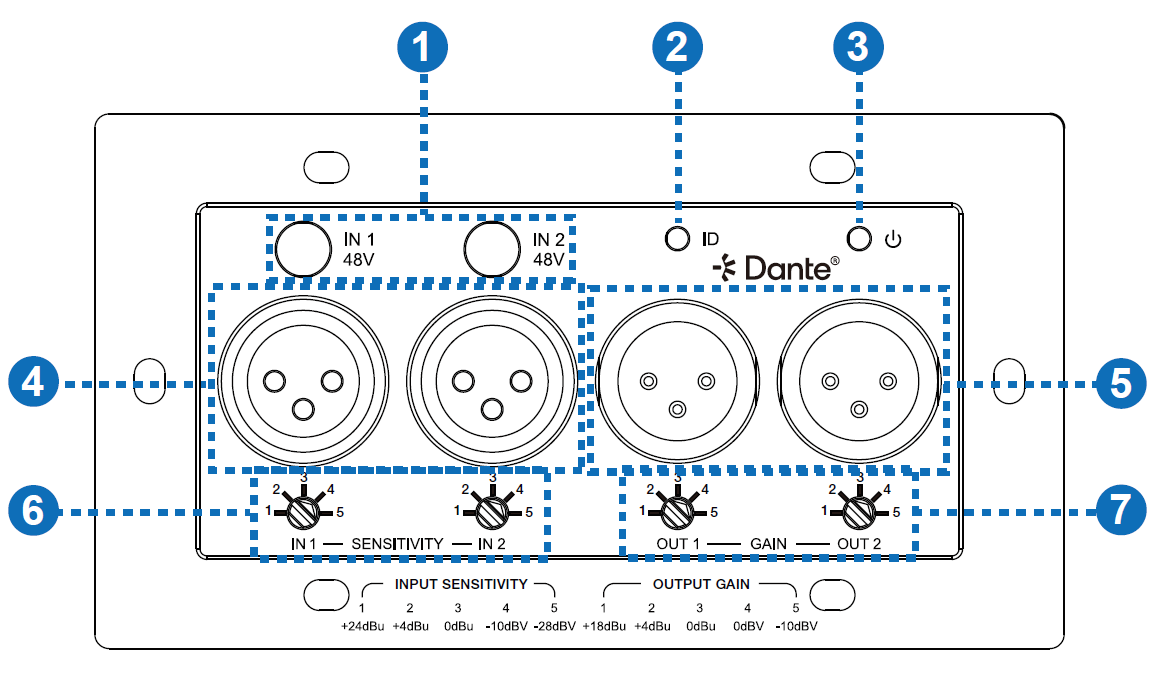

Нет. |
Имя |
Функция Описание |
|
1 |
В 1/2 Кнопка 48 В и светодиодная подсветка |
Нажмите кнопку, чтобы включить фантомное питание 48 В канала аудиовхода 1/2 микрофона, после чего загорится соответствующий светодиод с подсветкой. |
|
2 |
Идентификационный индикатор (зеленый) |
Светится, помогая идентифицировать устройство с помощью Dante Controller. |
|
3 |
Мощность (зеленый) |
▪ Горит: устройство включено через PoE или локально. Питание 12 В постоянного тока. ▪ Свет выключен: устройство выключено. |
|
4 |
Аудиовходные порты |
Сбалансированный/несбалансированный аналоговый аудиовход XLR 1/2, подключенный к аналоговым аудиоисточникам MIC/LINE. |
|
5 |
Аудиовыходные порты |
Сбалансированный/несбалансированный аналоговый аудиовыход XLR 1/2, подключенный к аналоговым устройствам-источникам звука. |
|
6 |
Ручка аудиовхода 1/2 |
Ручка пятиуровневой регулировки чувствительности для аналогового входного аудиоканала 1/2. Стрелки ручки обозначают: 1. +24 дБн, 2. + 4 дБн, 3. 0дБн, 4. -10 дБв, 5. -28 дБв. |
|
7 |
Ручка AudioOUT 1/2 |
Ручка пятиуровневой регулировки усиления для аналогового аудиовыходного канала 1/2. Стрелки на ручке указывают: 1. +18 дБн, 2. + 4 дБн, 3. 0дБн, 4. 0дБв, 5. -10 дБв. |
|

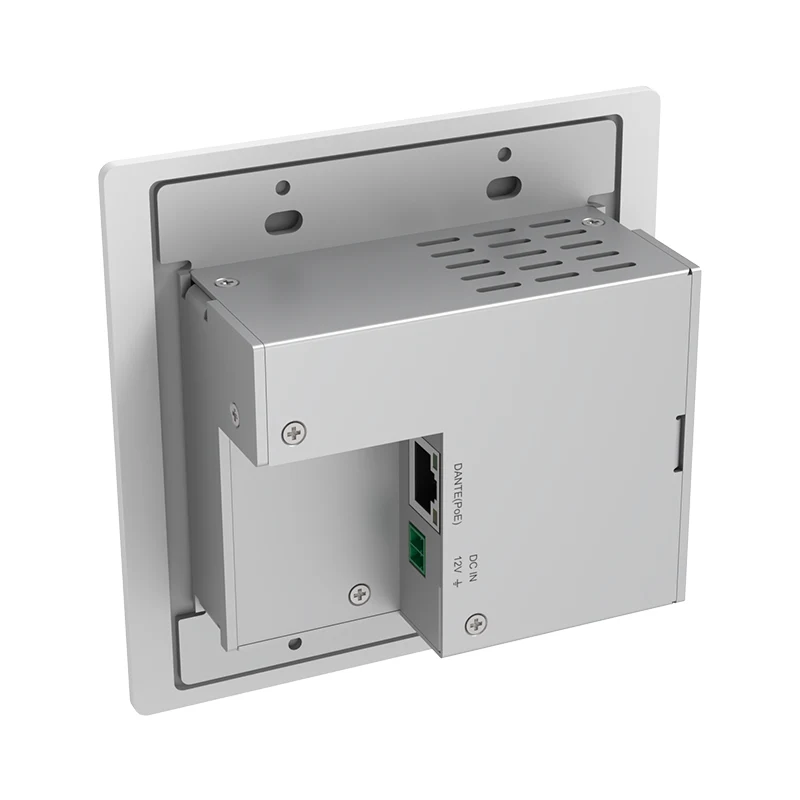

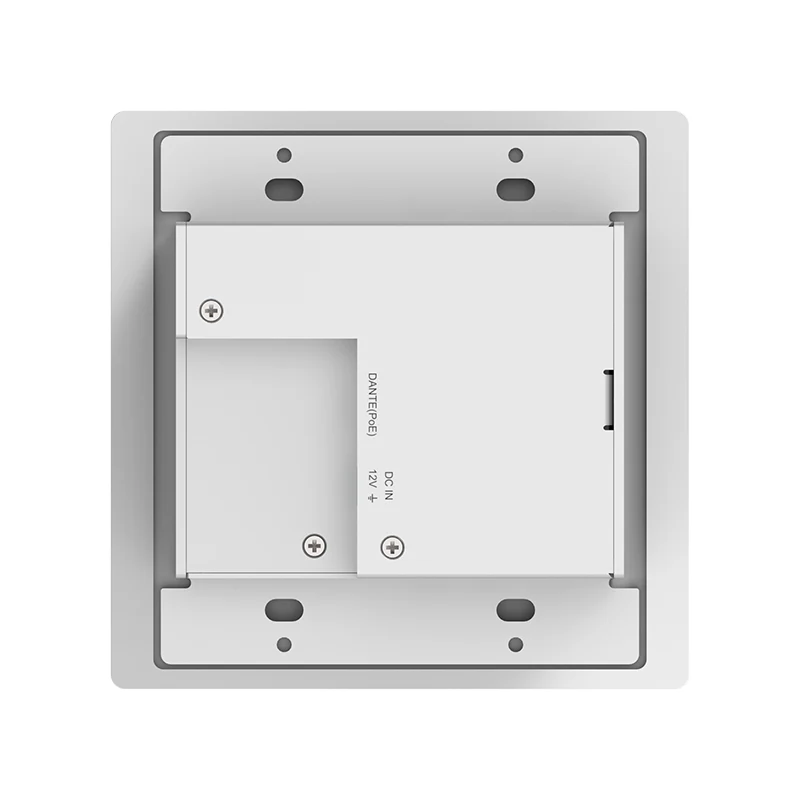

Нет. |
Имя |
Функция Описание |
|
1 |
ДАНТЕ (PoE) порт |
Порт цифрового аудиовхода/выхода 100M Dante®, подключенный к сетевому коммутатору через линию RJ45, поддерживающий источник питания PD. Зеленый светодиод LINK всегда горит после нормального соединения. Желтый светодиод DATA мигает во время передачи данных. |
|
2 |
Входной порт постоянного тока |
Входной порт питания 12 В постоянного тока/500 мА. Питание устройства может осуществляться двумя способами: ▪ Локальный источник питания 12 В постоянного тока/500 мА. ▪ PoE от сетевого коммутатора. Устройство действует как PD режим. |
|

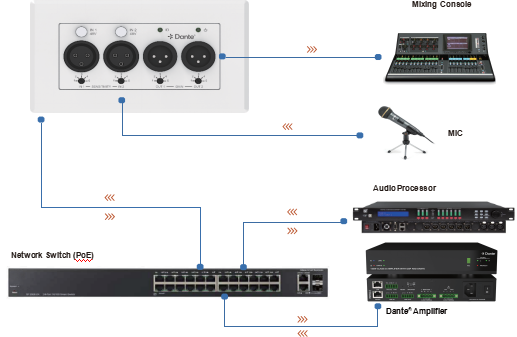

Связь |
|||||
|
|
Передняя панель |
1 индикатор питания [зеленого цвета] 1 идентификатор [зеленого цвета] 2 кнопки фантомного питания микрофона 48 В со светодиодной подсветкой [зеленый цвет] 2 аудиовхода (3-контактный XLR, гнездо) [LINE-аудио, балансное/несбалансированное соединение, максимальный входной уровень 24 дБн] [Звук микрофона, балансное/несбалансированное подключение, максимальный входной уровень 50 мВСр.кв., фантомное питание 48 В] 2 аудиовыхода [3-контактный XLR, штекер, аналоговый аудио, балансное/несбалансированное подключение, максимальный выходной уровень 18 дБн] |
|||
|
|
Задняя панель |
1x DANTE [разъем RJ45, PoE] [цифровой аудиовход/выход, PCM 2 канала 44,1–96 кГц 16/24 бит] 1x DC/12 В [2-контактный разъем Phoenix, 3,5 мм] [12 В постоянного тока/500 мА] |
|||
|
|
Механический |
||||
|
|
Жилье |
Алюминиевая панель + железный корпус |
|||
|
|
Цвет |
Белая панель + серебристый корпус |
|||
|
|
Размеры |
Настенная панель: 136 мм [Ш] x 75 мм [В] x 40,7 мм [Г] Лицевая панель: 146 мм [Ш] x 85 мм [В] x 5 мм [Г] |
|||
|
|
Масса |
Без лицевой панели: 275 г. С лицевой панелью: 347 г |
|||
|
|
Источник питания |
1. PoE/PD (класс 1 IEEE 802.3af) 2. 12 В постоянного тока (для случая, когда коммутатор не поддерживает PoE) |
|||
|
|
Энергопотребление |
3,6 Вт (макс.) |
|||
|
|
Рабочая температура |
32 °F ~ 104 °F / 0 °C ~ 40 °C |
|||
|
|
Температура хранения |
-4°F ~ 140 °F / -20 °C ~ 60 °C |
|||
|
|
Рабочая влажность |
20% ~ 80% (относительная влажность, без конденсации) |
|||
|
|
Влажность при хранении |
10% ~ 90% (относительная влажность, без конденсации) |
|||
|
Технический |
|
||||
|
Модель №. |
DPX22-США |
|
|||
|
Имя |
2-канальный аналоговый преобразователь XLR Dante |
|
|||
|
Пропускная способность сети |
100М |
|
|||
|
Метод управления |
Контроллер Dante® |
|
|||
|
Задержка звука |
Настраиваемая задержка устройства Dante® (Поддерживается время 1, 2 или 5 мс, настраиваемое с помощью Dante® Controller) |
|
|||
|
Аудиоформаты |
DANTE [цифровой аудиовход/выход, PCM, 2 канала, 44,1–96 кГц, 16/24 бит] LINE In [аналоговый звук, балансное/несбалансированное подключение, максимальный входной уровень 24 дБн] Вход микрофона [аналоговый звук, балансное/несбалансированное подключение, максимальный входной уровень 50 мВср.кв.] LINE Out [аналоговый звук, балансное/несбалансированное подключение, максимальный выходной уровень 18 дБн] |
|
|||
|
Параметры звука |
Выходное сопротивление |
300 Ом |
|
||
|
|
Выходной уровень (максимум) |
18 дБн (максимум) |
|
||
|
|
Частотная характеристика |
от 20 Гц до 20 кГц (-/+0,5 дБ) |
|
||
|
|
Динамический диапазон |
> 90 дБ при 0 дБн, 1 кГц, взвешенное по шкале А |
|
||
|
|
Соотношение сигнал/шум аудио |
> 90 дБ при 0 дБн, 1 кГц, взвешенное по шкале А |
|
||
|
|
Аудио THD+N |
<0,015 % при +4 дБн, 1 кГц |
|
||
|
Расстояние передачи |
328 футов/100 м (CAT6/6A/7) |
|
|||
|
Защита от ЭСР |
МЭК 61000-4-2: ±8кВ (разряд в воздушном зазоре) и ±4кВ (контактный разряд) |
|
|||
①Гарантия:
Все наши продукты были протестированы перед отправкой;
Мы можем предоставить 2-канальный преобразователь Line In Dante с гарантией на 1 год. (После истечения гарантийного срока начала взиматься соответствующая плата за техническое обслуживание.)
②Доставка:
Заказ образца: или заказ образца, мы можем отправить в течение 1-3 дней.
Оптовый заказ: зависит от количества, обычно 10-15 дней.
③Доставка:
Все наши продукты будут отправлены FedEx/DHL/UPS/TNT или морским транспортом. Также мы можем отправить товар вашему агенту в Китае.
В1: Предлагаете ли вы услуги OEM и ODM?
О: Да, мы можем предоставить OEM или ODM-решение в зависимости от требований клиента.
В2. Если количество меньше минимального, могу ли я его заказать?
А2. Конечно, вы можете заказать образцы для тестирования и проверки качества. Мы уделяем больше внимания заказу образцов
В3: Каков стандарт качества вашей продукции?
A3: Наша продукция имеет сертификаты CE, ROHS,FCC.
Вопрос 4: В каком месте будет использоваться оборудование FHBAudio?
Наша продукция широко используется в различных секторах, включая международные конференции, правительственные организации, банковские учреждения, религиозные центры, такие как церкви, аэропорты, парламентские учреждения, образовательные учреждения, отели и частные корпоративные конференц-залы и другие. Такой разнообразный спектр применений подчеркивает универсальность и надежность наших предложений, что делает их надежным выбором для широкого круга клиентов и отраслей.
Вопрос 5. Каковы преимущества звука Dante?
О5. Dante Audio предлагает оптимизированное и эффективное решение для передачи высококачественного звука по стандартным сетям Ethernet. Используя технологию Dante, пользователи могут легко отправлять и получать несколько аудиоканалов по одному сетевому кабелю, что значительно снижает потребность в громоздкой традиционной проводке. Эта система обеспечивает исключительную гибкость, масштабируемость и надежность, что делает ее идеальной для живого звука, вещания и установленных аудиоприложений. Благодаря производительности в реальном времени и полной интеграции различных устройств Dante упрощает работу по аудиосети, сохраняя при этом превосходное качество сигнала и низкую задержку.
