DB0404 - это отличное качество интерфейсного блока Dante для преобразования четырех каналов Dante в аналоговые аудиовыходы и четыре аналоговых аудиовдонов в сеть Dante.

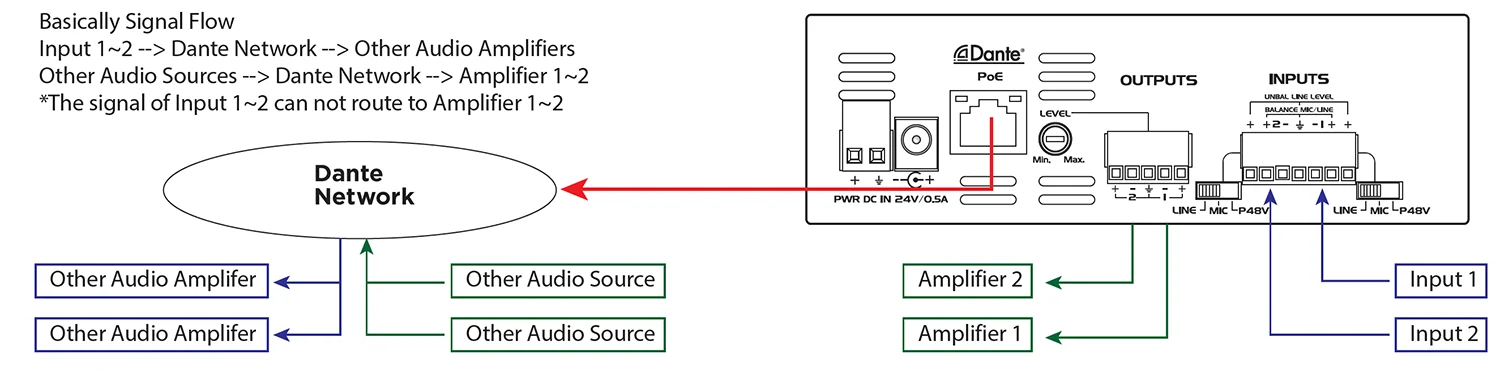

Просто используйте кабель Cat5, чтобы подключить порт RJ45 к переключателю Ethernet, и используйте «контроллер Dante» для маршрутизации низкой задержки сигнала к другим устройствам, которые уже подключены к той же сети Dante.
Предоставляет интерфейс Dante для четырех входов / выходов
* Четыре стандартных звуковых каналов MIC или линейки преобразуются в сеть DANTE
*Mic/Line Selectable на каждом входе
* Управление усилением на каждом входе
*Обеспечивает мощность фантом 48 В для каждого входа микрофона конденсатора
*Принимает сбалансированные или несбалансированные входы сигналов

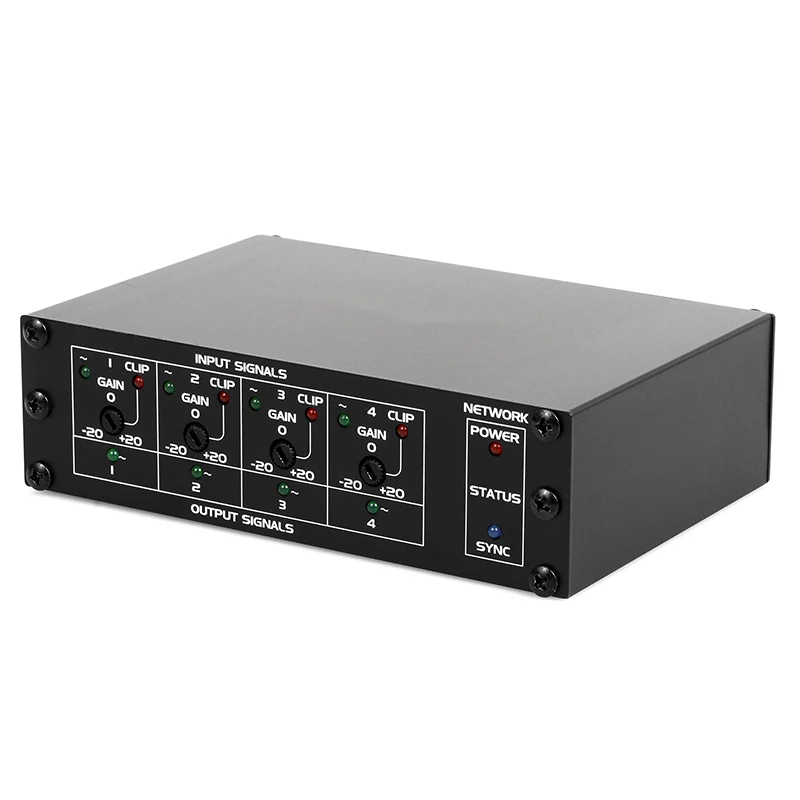

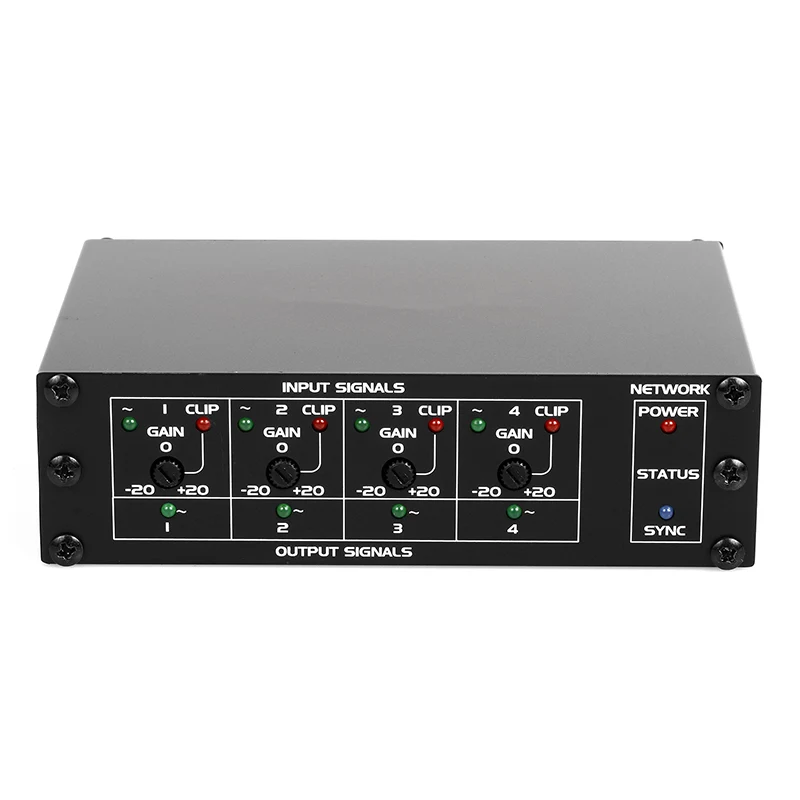

* Каждый звуковой сигнал/светодиод зажима на передней панели
* Каждый светодиод выходного сигнала аудио на передней панели
* Четыре сбалансированного уровня линии вывода аудио из сети Dante
*24 -битное разрешение с высоким разрешением преобразует аналоговые в цифровой и цифровой в аналоговый
* Светодиоды указывают состояние синхронизации питания и сети
* Питается внешним источником питания 24 В постоянного тока
* Нормальная работа с POE включить сетевой переключатель
|
Dante Network to Level Выходы |
|
|
Выходы |
5p съемный терминальный блок, сбалансированный/несбалансированный |
|
Выходной уровень |
-10 DBU Nominal |
|
Выходной уровень |
+10 дБУ максимум |
|
Выходное напряжение: |
+20DBU (@ 0DB Выходное усиление) |
|
Выходной импеданс |
150 _ сбалансирован; 75 _ неуравновешен |
|
Частотная характеристика |
От 20 Гц до 20 кГц (± 0,5 дБ) |
|
Thd+n |
<0,1% |
|
Шум |
<-75db |
|
Кросстал |
<85 дБ (от 20 Гц до 20 кГц) |
|
MIC/Line Входы в сеть Dante |
|
|
MIC входы |
|
|
Входные данные |
7 точковой терминал евро, сбалансированный |
|
Прирост |
Конденсатор микрофон: 40 дБ |
|
Динамический микрофон |
60 дБ |
|
Уровень ввода для +4 DBU |
-36 DBU (конденсатор) |
|
|
-56 DBU (динамическая) |
|
|
-36 DBU (максимум) |
|
Входной импеданс |
40 __ |
|
Призрачная сила |
48 В |
|
Частотная характеристика |
От 20 Гц до 20 кГц (± 0,5 дБ) |
|
Thd+n |
<0,1% |
|
Шум ниже +4 дБУ |
<-70 дБ |
|
CMRR |
> 70 дБ (от 50 Гц до 120 Гц) |
|
Перекрестные помехи |
<70 дБ (от 20 Гц до 20 кГц) |
|
Входные данные |
|
|
Входные данные |
7 точковой терминал евро, сбалансированный |
|
Уровень ввода для +4 DBU |
+4 дбу (сбалансированный); -10 DBV (несбалансированный) |
|
Входной импеданс |
> 40 _ |
|
Частотная характеристика |
От 20 Гц до 20 кГц (± 0,5 дБ) |
|
Thd+n |
<0,1% |
|
Шум ниже +4 дБУ |
<-75 дБ |
|
CMRR |
> 60 дБ (от 50 Гц до 120 Гц) |
|
Перекрестные помехи |
<75 дБ (1 кГц, любая линия до любого микрофонного канала), |
|
|
<70 дБ (от 20 Гц до 20 кГц) |
|
Запас выше +4 дБУ |
> 18 дБ |
|
Канал Данте |
|
|
Передатчики/приемники |
2/2 |
|
Скорость передачи |
100 Мбит / с |
|
Разрешение |
16/24/32 бит |
|
Скорость отбора проб |
44,1 кГц, 48 кГц. |
|
Данте -интерфейс |
RJ45 Джек |
|
Силовые соединения |
2 кондиционера Euro Terminal, Power Jack |
|
Требование к власти |
24 VDC @ 180 мА плюс подключенные фантомные нагрузки или POE |
|
Размеры |
143 мм (W) × 45 мм (H) × 93 мм (D) |
|
Масса |
0,7 кг |

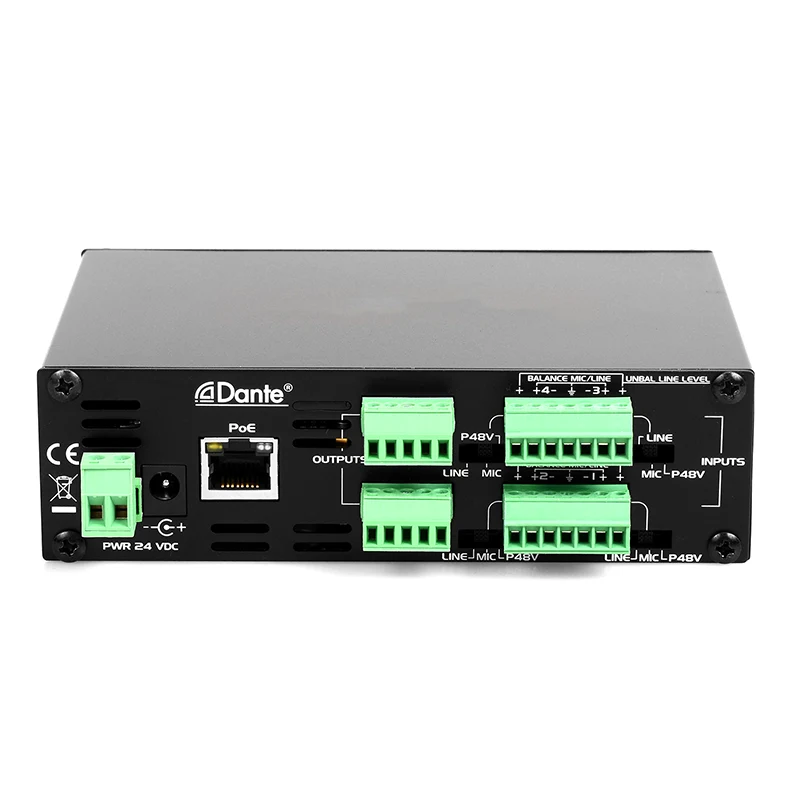

1. Громкость линии: управление усилением для уровня вывода.
2. Входные вводы евро -терминала: Получите аудиосигнал в сеть Dante.
3. порт RJ-45: используя кабель Cat5 для подключения к сети Dante.
Примечание: коммутатор Ethernet должен иметь источник питания POE.
4. Синхронизация светодиода: указывает состояние сети Данте.
Интерфейс 4CH Dante 4mic/Line входы x 4Outputs - это профессиональный аудио -интерфейс на основе протокола сети Dante, поддерживающий 4 микрофон/линейные входы и 4 выхода. Его основное преимущество состоит в том, чтобы передавать высококачественные аудиосигналы с низкой задержкой через IP-сети, которые подходят для сценариев, которые требуют гибкой проводки, удаленной передачи или многоканальной интеграции звука.
1. Живой звук: Распределенная сценическая коробка: поместите интерфейс вблизи сцены и передайте несколько сигналов микрофона/прибора (таких как барабаны, вокал) на микшер на большем расстоянии через сеть Dante, чтобы избежать помех от длинных аналоговых кабелей.
Мониторинг многоозона: 4 выхода могут отправлять различные смешанные сигналы на сцены динамиков или систем возврата ушей, чтобы удовлетворить персонализированные потребности музыкантов.
2. Производство трансляции/потоковой передачи: Отдаленная производственная комната: в студии или спортивном стадионе 4 микрофона интервью или аудио комментатора передаются в управляющую комнату в режиме реального времени через сеть Dante, а выходной конец может быть подключен к записывающему устройству или живому кодеру.
Резервное резервное копирование: двойной сетевой порт Dante поддерживает активное и резервное переключение сети, чтобы обеспечить надежность на уровне вещания.
3. Входы 4MIC/линейки 4CH DANTE также могут использоваться в системе звуковой конференции: в больших конференц -залах входной интерфейс соединяет несколько настольных микрофонов или микрофонов Gooseneck, выходной конец управляет динамиком потолка, а сигнал гибко направляется через программное обеспечение контроллера Dante.
4. Подходящие места проведения: Микрофон и сигналы для вопросов и ответов лектора и ответа студента в классе могут передаваться в центральную управляющую комнату через сеть, а выходной конец подключен к системе записи и вещания или вещания в кампусе.
