Dante Interface Mic

DWP22X представляет собой высокоэффективную панель интерфейса DANTE, которая плавно преобразует два канала DANTE в аналоговые аудиовыводы и два аналоговых аудио входов в сеть Dante. Модель DWP22X-UA предназначена для двухпостановленных коробок в стиле США, в то время как DWP22X-EU адаптирован для европейских монтажных задней коробки.

Для настройки просто подключите порт RJ45 к коммутатору Ethernet, используя кабель CAT5, затем используйте контроллер Dante для маршрутизации сигналов с низкой задержкой на другие устройства в той же сети Dante. Это обеспечивает эффективную и надежную передачу звука в вашей сети.

Dante Interface Panel Panel Mic/Line 2 Входы x 2 Выходы Основные функции:

• Предоставляет интерфейс Dante для двух входов / выходов

• Два стандартных звуковых канала XLR или линейных аудиоканалов конвертируются в сеть Dante

• MIC/Line Selectable на каждом входе

• Регулируемый микрофон/усиление линии от -20 дБ до +20 дБ для каждого входного канала

• Переключаемое мощность 48 В на каждом входе для конденсаторного микрофона

• Каждый звуковой сигнал/светодиод зажима на передней панели

• Два уровня сбалансированной аудио выходной линии аудио из сети Dante

• Два выходных канала на задней панели (соответствующие двум выходам XLR)

• 24 -битный резолюция преобразует аналоговые в цифровой и цифровой в аналоговый

• Светодиоды указывают состояние синхронизации питания и сети на передней панели

• Питание от внешнего источника питания 24 В постоянного тока или POE

• Нормальная работа с POE включить сетевой переключатель

Fhbavtec interface interface mic/line 2 входы X 2 Спецификация выходов

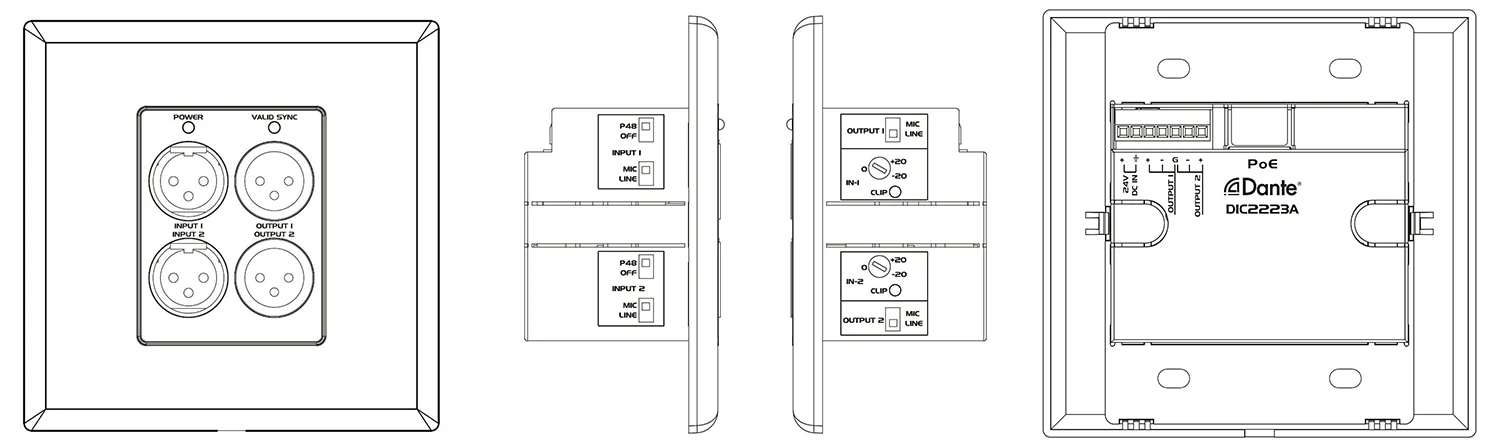

Fhbavtec dante интерфейсная панель Mic/Line 2 Входы X 2

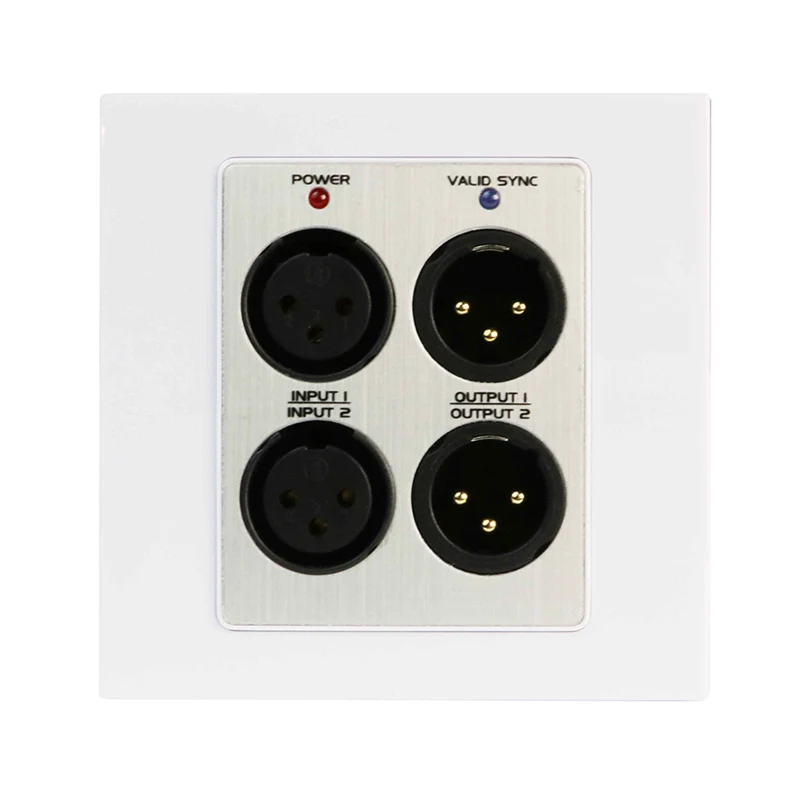

1. Два входа XLR, принимайте микрофон или аудиосигнал.

2. Два выхода XLR, выбираемые для микрофона или аудиосигнала.

3. Светодиодный индикатор питания.

4. Sync Led указывает состояние сети Dante.

5. Селектор ввода

Линия: принимает сбалансированный или несбалансированный источник линии.

MIC: принимает сигнал динамического или конденсаторного микрофона.

48V: обеспечивает мощность фантом 48 В при соединении микрофона Ondenser.

6. Выходной селектор: T

7. Управление усиления ввода: отрегулируйте уровень усиления входного сигнала на входном канале ACH.

8. Светодиод сигнального зажима на каждом входном канале

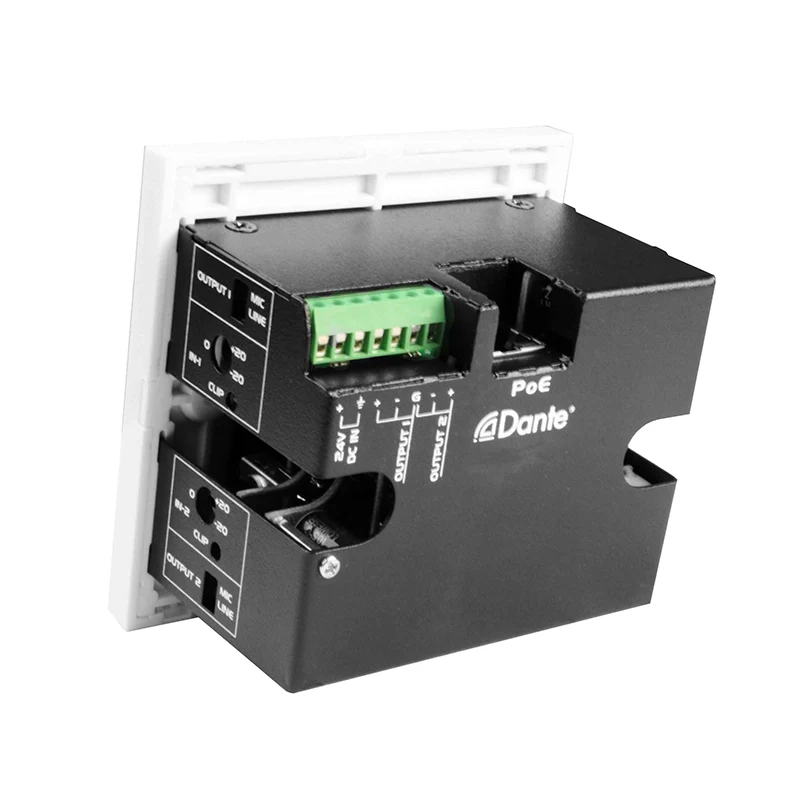

9. Выходы на терминалах евро:

Преобразует два канала Dante в аналоговые выходы. Эти два выхода соответствуют параллельному с передней панелью выходов.

10.RJ45 порт: использование CAT5, способного подключаться к сети Dante.

Примечание. При использовании сетевого коммутатора POE DWP22X может быть включен и эксплуатироваться от POE.

11. Питание: подключите DC 24V к 2P Блок терминала или входной разъем DC. Примечание. Если DC 24V и POE присутствуют в DWP22X, устройство будет работать с DC 24V. И когда DC 24V будет удален, питание автоматически переключается на POE Power.

Fhbavtec interface interface mic/line 2 входы x 2 выходы приложения

Панель интерфейса 2CH Dante Interface 2 Mic/Line Interface Panels Panel идеально подходит для профессиональных звуковых приложений, таких как конференц-залы, настройки живого звука, вещательные студии и установленные AV Systems, где надежная конверсия Dante-Analog и аналог в Dante требуется в компактном факторе без стоек. Его конструкция, установленная на стене, обеспечивает чистую и эффективную интеграцию в различные среды, сохраняя при этом высококачественную аудиопроизводительность.
