В современных конференц-залах, гибридных рабочих местах, средах дистанционного обучения и системах унифицированных коммуникаций четкая передача голоса необходима для продуктивного общения. Однако когда звук из громкоговорителя снова улавливается локальным микрофоном и передается обратно удаленному участнику, создается нежелательное эхо. Это акустическое эхо может прерывать разговор, снижать разборчивость речи и создавать непрофессиональные впечатления от встречи.
Подавление акустического эха (AEC) — это усовершенствованная технология цифровой обработки сигналов (DSP), разработанная для устранения этой проблемы. Выявляя и устраняя нежелательное акустическое эхо в режиме реального времени, AEC обеспечивает плавную полнодуплексную связь, позволяя участникам на обоих концах разговора говорить естественно, не слыша отвлекающего эха.
Сегодня AEC стала стандартной функцией в профессиональных аудиосистемах для конференций, процессорах DSP, USB-устройствах для конференций, платформах видеоконференций и сетевых аудиорешениях.
Прежде чем разобраться в AEC, важно понять, как генерируется акустическое эхо.
В типичном конференц-зале голос удаленного участника воспроизводится через громкоговорители. Звук распространяется по комнате, отражается от стен, потолков, столов и других поверхностей, а затем улавливается локальными микрофонами. Без эхоподавления этот отраженный звук передается обратно удаленному участнику, который через некоторое время слышит собственный голос.
В отличие от задержки в сети, акустическое эхо вызвано физической акустической средой и становится более заметным в больших помещениях с несколькими громкоговорителями, потолочными микрофонами или длительным временем реверберации.
К частым причинам акустического эха относятся:
· Громкоговорители конференции расположены рядом с микрофонами
· Комнаты для совещаний с высокой отражающей способностью
· Большие столы для переговоров
· Потолочные микрофонные решетки
· Высокая громкость динамика
· Гибридные системы встреч с одновременным участием локальных и удаленных участников
Даже задержка всего в несколько сотен миллисекунд может существенно повлиять на качество разговора и сделать встречи неудобными.

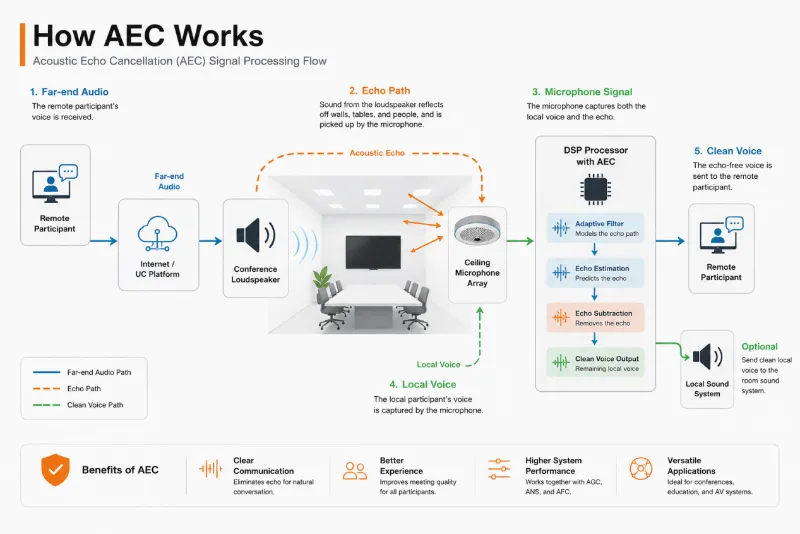

AEC постоянно контролирует как выходной сигнал громкоговорителя, так и входной сигнал микрофона.
Процессор DSP получает эталонную копию сигнала, отправленного на громкоговорители. Используя алгоритмы адаптивной фильтрации, он прогнозирует, как сигнал будет проходить через комнату, и оценивает эхо, которое будет улавливаться микрофонами. Затем предполагаемое эхо удаляется из сигнала микрофона перед передачей звука удаленным участникам.
Поскольку акустика помещения постоянно меняется по мере движения людей, открытия дверей или перестановки мебели, современные алгоритмы AEC постоянно адаптируются к акустической среде в режиме реального времени.
Типичный рабочий процесс обработки AEC включает в себя:
1. Примите опорный аудиосигнал на дальнем конце.
2. Смоделируйте акустические характеристики помещения.
3. Оцените возвращающееся эхо.
4. Сравните расчетное эхо с сигналом микрофона.
5. Удалите эхо, сохранив голос местного говорящего.
6. Вывод чистой речи на ближнем конце для передачи.
Эта адаптивная обработка обеспечивает естественный полнодуплексный разговор, не требуя от пользователей отключать микрофоны, когда говорят другие.
AEC позволяет как локальным, так и удаленным участникам говорить одновременно, не слыша отвлекающего эха, что делает разговор более естественным.
Удаление акустического эха значительно улучшает разборчивость речи, облегчая понимание разговоров во время встреч, лекций и презентаций.
Участникам больше не нужно вручную отключать микрофоны или регулировать громкость динамиков, чтобы предотвратить эхо, что обеспечивает более плавные и продуктивные встречи.
AEC работает вместе с другими технологиями DSP, обеспечивая профессиональное качество передачи речи даже в акустически сложных условиях.
Профессиональные процессоры DSP со встроенным AEC упрощают проектирование системы за счет снижения необходимости в дополнительном внешнем оборудовании обработки.
Многие люди путают AEC с другими функциями DSP. Хотя они работают вместе, каждая технология решает отдельную проблему со звуком.
|
Технология |
Основная цель |
|
AEC (подавление акустического эха) |
Удаляет звук из громкоговорителя, который улавливается микрофонами и отправляется обратно удаленным участникам. |
|
ANS (автоматическое шумоподавление) |
Уменьшает постоянный фоновый шум, например, от систем HVAC, вентиляторов или офисной атмосферы. |
|
AFC (автоматическое подавление обратной связи) |
Предотвращает акустическую обратную связь (вой), вызванную петлями между микрофоном и динамиком в одной комнате. |
|
АРУ (автоматическая регулировка усиления) |
Автоматически регулирует чувствительность микрофона для поддержания постоянного уровня голоса. |
|
ARR (автоматическое подавление реверберации) |
Минимизирует чрезмерную реверберацию помещения и улучшает разборчивость речи. |
Вместе эти технологии создают комплексное решение для улучшения голоса для современных аудиосистем для конференций. Микрофоны для конференций FHB, такие как CM80D и MC3200, объединяют AEC, AFC, ANS, AGC, ARR, формирование луча и другие алгоритмы DSP для улучшения приема речи и производительности конференц-связи.
Акустическое эхоподавление широко используется везде, где требуется четкая двусторонняя голосовая связь.
Типичные области применения включают в себя:
· Корпоративные конференц-залы
· Залы заседаний руководителей
· Гибридные помещения для встреч
· Залы заседаний правительства
· Залы судебных заседаний
· Кабинеты дистанционного обучения
· Лекционные залы
· Телемедицинские услуги
· Центры управления и контроля
· Системы видеоконференцсвязи
· Сетевые AV-установки
· Системы унифицированных коммуникаций
Поскольку организации продолжают внедрять гибридное сотрудничество, надежность AEC стала фундаментальным требованием, а не дополнительной функцией.
FHB Audio интегрирует профессиональную технологию акустического эхоподавления в ряд аудиопродуктов для конференций, предназначенных для коммерческих AV-сред.
Наши процессоры DSP для конференций и системы микрофонных решеток сочетают AEC с автоматическим шумоподавлением (ANS), автоматической регулировкой усиления (AGC), автоматическим подавлением обратной связи (AFC), автоматическим подавлением реверберации (ARR), формированием луча и интеллектуальной обработкой DSP для обеспечения четкой и естественной голосовой связи.
Репрезентативные продукты включают в себя:
· Цифровые матричные аудиопроцессоры Dante серии MU
· Процессоры управления динамиками серии DSP
· Микрофон CM80D Dante Array
· Потолочный массив микрофонов MC3200
Эти решения подходят для конференц-залов, государственных учреждений, образовательных учреждений, корпоративных кампусов и других профессиональных коммуникационных сред, где качество голосовой связи имеет решающее значение. CM80D поддерживает прием сигнала на расстоянии до 6 м, а MC3200 использует массив из 32 элементов с расстоянием приема до 20 м, оба имеют встроенные функции AEC и соответствующие функции DSP.
Акустическое эхоподавление — одна из наиболее важных технологий в современных аудиосистемах для конференций. Интеллектуально удаляя эхо, возникающее между динамиками и микрофонами, AEC обеспечивает естественные полнодуплексные разговоры с превосходной четкостью речи и повышенной эффективностью совещаний.
Независимо от того, проектируете ли вы небольшой конференц-зал или систему совместной работы крупного предприятия, выбор решений DSP с высокопроизводительным AEC имеет важное значение для обеспечения профессионального общения.
