Как профессиональный производитель, мы хотели бы предоставить вам высококачественную 12-канальную цифровую аудиоматрицу, которая точно и надежно удовлетворит ваши конкретные потребности в звуке. Мы уделяем приоритетное внимание своевременной доставке, чтобы соблюсти сроки вашего проекта и обеспечить бесперебойную работу вашей деятельности. Благодаря нашей приверженности качеству и обслуживанию клиентов вы можете доверять нам как вашему надежному партнеру в области решений в области аудиотехнологий.
|
Модель №. |
МХ-1212 |
|
Главный Сспецификация |
|
|
DSP-чип |
Ti 456 МГц FLOPS, двухъядерный |
|
USB2.0 запись/воспроизведение |
Поддерживать |
|
Генератор набора команд центрального управления |
Поддерживать |
|
Обработка ввода |
Предварительное усиление, генератор сигналов, расширитель, компрессор, 5-полосный параметрический эквалайзер, автоматическое усиление, функция автоматического микширования AM, AFS,AEC,ANC |
|
Обработка вывода |
Менеджер динамиков (31-полосный графический эквалайзер, задержка, кроссовер, лимитер, фильтры каналов высоких и низких частот) |
|
Матричное смешивание |
Матричное микширование входных и выходных сигналов, управление компонентами микширования |
|
Функция автоматического слежения за камерой |
Поддерживать |
|
Предустановка сцены |
100 групп пользовательских настроек |
|
Конфигурация порта |
|
|
Аналоговый входной канал |
12 |
|
Аналоговый выходной канал |
12 |
|
Порт управления Ethernet |
1 |
|
РС232, РС485 |
RS232: 1; RS485: 1 |
|
GPIO |
8 |
|
Усиление передней ступени |
51 дБ (каждый уровень 3 дБ, всего 17 уровней) |
|
Балансный/несбалансированный, поддержка ввода/вывода |
Поддерживать |
|
MIC\LINE, поддержка ввода/вывода |
Поддерживать |
|
Независимый переключатель фантомного питания 48 В для каждого канала. |
Поддерживать |
|
DSP-обработка |
|
|
AM、AGC、AFS、AEC |
√ |
|
Спецификация |
|
|
Частота выборки |
48к@24бит |
|
Фантомная сила |
48В |
|
Частотная характеристика |
20 Гц ~ 20 К Гц, ± 0,3 дБ |
|
КНИ+Ш |
≤0,005 % при 1 км, 4 дБу |
|
Рабочая мощность |
110–220 В переменного тока, 50 Гц/60 Гц |
|
Уровень шума |
-90дБу |
|
Размер |
482*258*45(мм) |

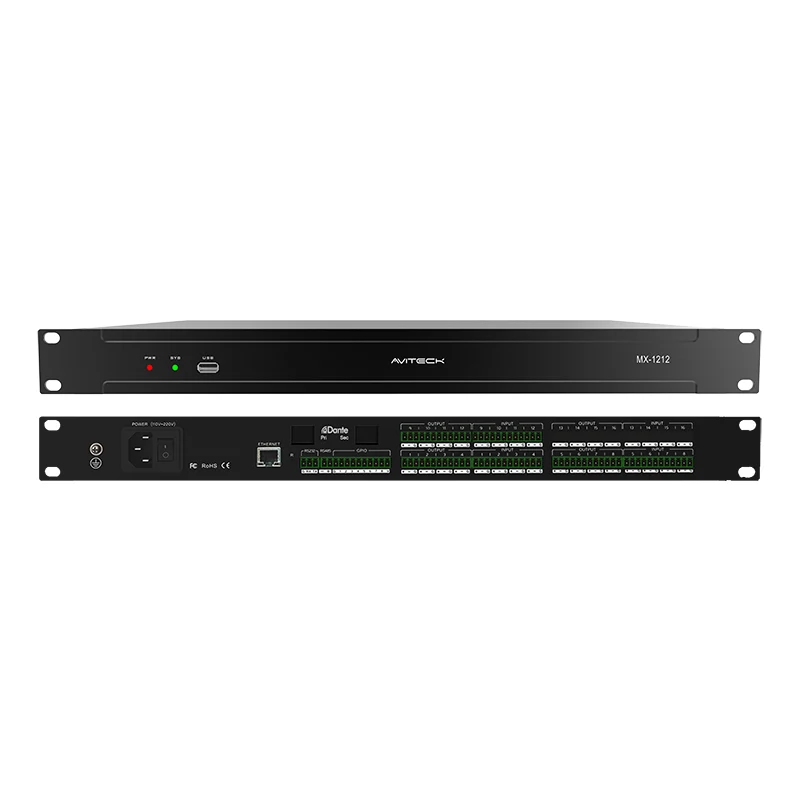

1. Подключение устройства
① Винт заземления: внутренняя цепь оборудования заземляется через этот винт.
② Интерфейс ПИТАНИЯ: подключите источник питания переменного тока 100–220 В и кулисный переключатель.
③ Интерфейс управления сетью: отладка и мониторинг устройства путем подключения к сетевому порту.
④ СБРОС: нажмите и удерживайте кнопку сброса, чтобы восстановить заводские настройки и перезагрузить процессор.
⑤ Интерфейс управления RS232+ RS485+GPIO: подключите терминал управления или центральное устройство управления для отправки и получения команд управления.
⑥ Сетевой интерфейс Dante: для доступа к аудиосетям Dante.
⑦ Интерфейс вывода сигнала: усилитель подключения, активный динамик и другое оборудование.
⑧ Интерфейс ввода сигнала: подключите микрофон, DVD и другое оборудование.
2. Включите питание
Включите питание и включите его. Когда загорится индикатор питания, подождите, пока индикатор состояния SYS перейдет в мигающее состояние, затем оборудование запустится и завершит работу.
①PWR: индикатор питания.
②SYS: индикатор состояния системы. Зеленый свет мигает после запуска устройства
③USB: устройства хранения данных. (Поддержка записи и трансляции дисков формата MP3 и WAV U)
3. Конфигурация сети клиента.
IP-адрес процессора по умолчанию: 192.168.1.200, маска подсети: 255.255.255.0. Убедитесь, что IP-адрес клиента и процессор находятся в одном сегменте, чтобы клиентское программное обеспечение могло нормально подключаться к процессору.
Примечание. IP-адрес процессора можно изменить после успешного входа в клиентское программное обеспечение.
4. Откройте веб-страницу и загрузите программное обеспечение.
Откройте в браузере доступ к IP-адресу процессора на клиентском хосте и войдите на следующую страницу:
Нажмите кнопку загрузки на этой странице, чтобы загрузить программное обеспечение для WINDOWS и выполнить установку в соответствии с инструкциями.
Примечание. Перед установкой клиентского программного обеспечения убедитесь, что на вашей Windows установлена версия Microsoft.Net Framework 3.5 или выше. Часть системы (например, Windows 8, появится запрос: «Информация управления учетной записью пользователя»), нажмите «ОК», чтобы расширить разрешения программного обеспечения.
5. Вход в клиентское программное обеспечение
После завершения установки клиентского программного обеспечения откройте программное обеспечение, нажмите кнопку поиска и просмотрите список IP-адресов текущих сетевых устройств. Дважды щелкните, чтобы подключить IP-адрес устройства, во всплывающем окне введите имя пользователя и пароль (имя пользователя по умолчанию: admin / пароль: 123456) и отправьте сообщение. После успешного приземления соответствующая строка IP-адреса изменится на зеленый цвет. по красному.
6.Дополнительные настройки
Успешный вход означает, что вы можете завершить ввод в эксплуатацию и настройку процессора. Для получения более подробной информации используйте меню справки программного обеспечения для справочного документа.
|
Процессор |
12-контактный Феникс |
3-контактный Феникс |
Линия электропередачи |
|
1 ПК |
- |
1 ПК |
1 ПК |
|
Сертификат |
Краткое руководство |
Отвертка |
|
|
1 ПК |
1 ПК |
1 ПК |
|
