64-канальный Dante DSP

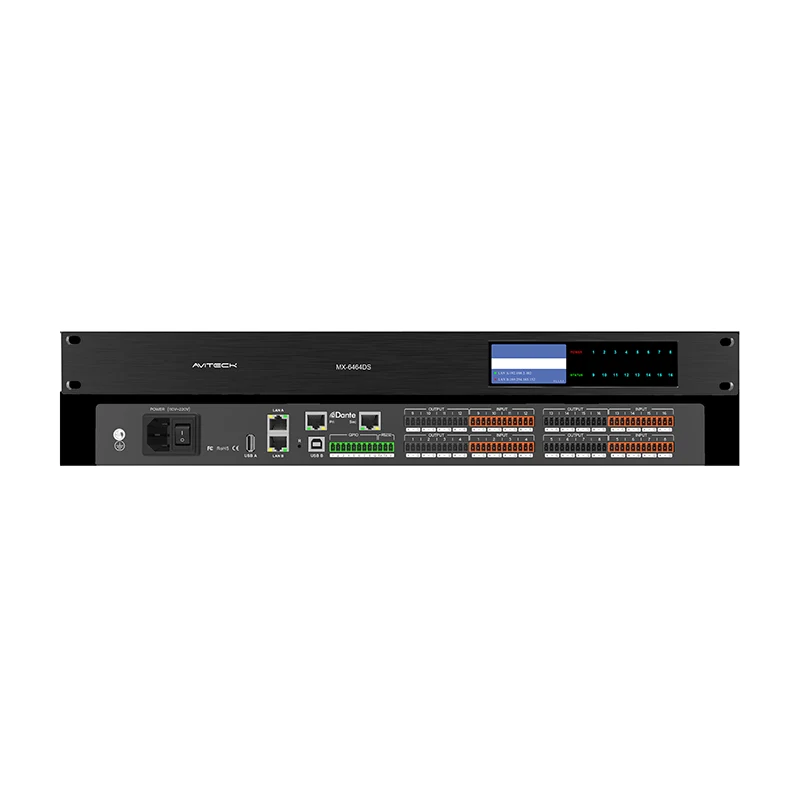

64-канальный цифровой аудиопроцессор Dante DSP представляет собой свободно проектируемую систему обработки и управления звуком. На передней панели имеется цветной экран высокой четкости, на котором может отображаться текущее рабочее состояние устройства. Он использует передовую технологию обработки DSP. Система предоставляет на выбор множество модулей обработки звука. Открытая архитектура программного обеспечения может решить различные практические проблемы в сценарии применения. . 128 сетевых аудиоканалов, обеспечивающих высокую пропускную способность, низкую задержку, высокую совместимость и недорогие решения для передачи звука по сети.

Спецификация 64-канального Dante DSP

Основные характеристики 64-канального продукта Dante DSP

1. Основные аппаратные компоненты

Высокопроизводительный процессор DSP: использует высокопроизводительный DSP Sharc21569 компании Analog Devices, который представляет собой высокопроизводительную микросхему цифровой обработки сигналов (DSP) от Analog Devices (ADI), известную своей высокой точностью, низким энергопотреблением и превосходной надежностью. Чипы DSP серии Sharc часто используются в приложениях, требующих высокопроизводительной обработки звука.

Процессор NXP I.ML ARM. В качестве еще одного базового процессора процессор NXP I.ML ARM обеспечивает мощные вычислительные и управляющие возможности, которые помогают реализовать сложные функции обработки и управления аудиосигналами.

2. Функция сетевого аудио

Поддержка 64*64 аудиоканалов сети Dante: оборудование поддерживает до 64 входов и 64 выходов аудиоканалов сети Dante, обеспечивая передачу многоканального звука с малой задержкой. В то же время он также совместим со стандартом AES67, что означает, что он может взаимодействовать с другими устройствами AoIP (аудио через IP), которые соответствуют стандарту AES67.

Два порта Gigabit Ethernet: для аудиоподключения Dante или резервного копирования сети, обеспечивая стабильность и надежность передачи звука.

3. Аналоговый аудиоинтерфейс

До 32 аналоговых аудиоканалов ввода-вывода: обеспечивает богатый набор интерфейсов аналогового аудиовхода и вывода для удовлетворения различных потребностей в обработке звука.

16 каналов аналогового аудиовхода микрофонного/линейного уровня: поддерживает вход микрофонного и линейного уровня, подходит для различных источников звука.

16 каналов аналогового аудиовыхода линейного уровня: обеспечивают выход линейного уровня для управления различными аудиоустройствами.

4. Другие интерфейсы и функции

Интерфейсы USB A и USB B: обеспечивают гибкие возможности подключения USB для передачи данных и управления устройством.

Интерфейс RS232: поддерживает последовательную связь, удобен для подключения и управления с другими устройствами.

Интерфейс GPIO: восемь интерфейсов GPIO можно использовать для свободной конфигурации ввода и вывода, что повышает гибкость и масштабируемость оборудования.

Два независимых порта 100 Gigabit Ethernet: используются для подключения управления или резервного копирования сети, обеспечивая дополнительную сетевую избыточность и безопасность.

До 8*8 USB-каналов цифровой записи и вещания звука: поддержка записи и трансляции многоканального цифрового звука, подходящего для различных сценариев аудиоприложений.

5. Проектирование электропитания и архитектуры.

Встроенный выделенный модуль питания: обеспечивает стабильное электропитание и повышает надежность и стабильность оборудования.

Внешний источник питания постоянного тока 12 В (500 мА): обеспечивает удобный доступ к источнику питания.

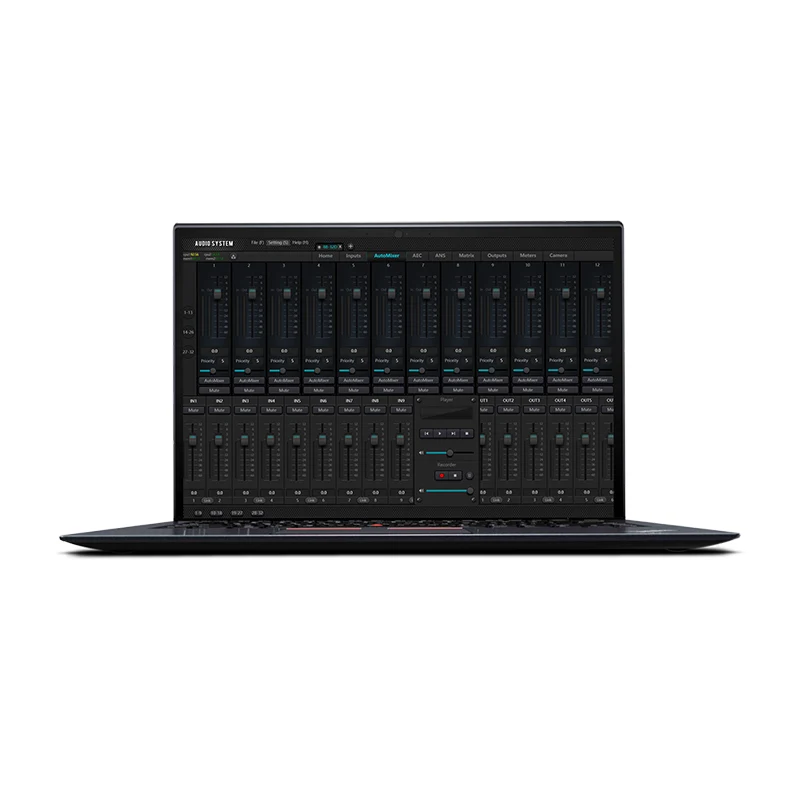

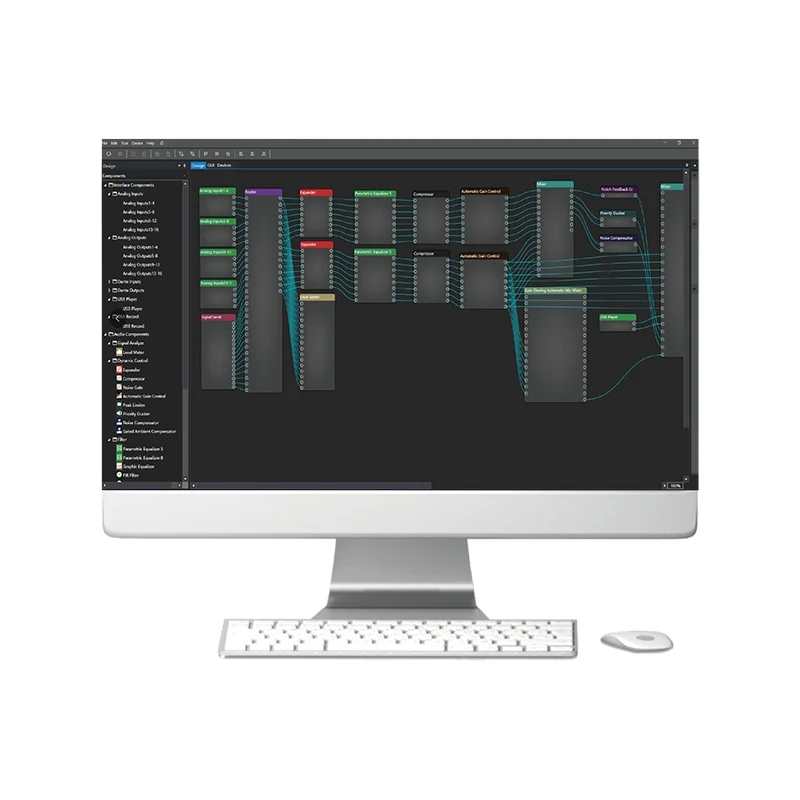

Открытая архитектура: позволяет пользователям произвольно настраивать обработку сигналов и процессы, а также разрабатывать пользовательские интерфейсы управления, обеспечивая большую гибкость и возможность настройки.

6. Дополнительные функции

Поддержка звуковой карты USB: расширяет возможности обработки звука.

Встроенные функции AEC, ANC, AFS: AEC (эхоподавление), ANC (активный контроль шума) и AFS (автоматическое подавление обратной связи) и другие функции улучшают качество и эффект обработки звука.

Поддержка подключения WIFI: предоставляет варианты беспроводного подключения для облегчения связи и передачи данных с другими устройствами в беспроводной сети.

64-канальное приложение продукта Dante DSP

64-канальный продукт Dante DSP представляет собой значительный прогресс в технологии обработки звука и предлагает широкий спектр приложений благодаря своей высокой производительности и гибкости. Вот подробный обзор его потенциальных применений:

1. Живой звук и площадки для выступлений

Микширование и маршрутизация аудио. Способность DSP обрабатывать 64 канала сетевого аудио Dante делает его идеальным для живых звуковых сред, позволяя выполнять сложное микширование и маршрутизацию аудиосигналов.

Эхо и шумоподавление: встроенные модули AEC (акустическое эхоподавление) и ANC (активное шумоподавление) могут значительно уменьшить нежелательное эхо и шум, улучшая общее качество звука.

2. Студии звукозаписи

Многодорожечная запись: благодаря поддержке до 64 каналов звука DSP идеально подходит для сеансов многодорожечной записи, фиксируя каждую деталь выступления.

Интеграция рабочей станции цифрового аудио. DSP можно легко интегрировать с популярными DAW (рабочими станциями цифрового аудио), обеспечивая плавный рабочий процесс записи, редактирования и микширования звука.

3. Вещание и потоковое вещание

Обработка звука для прямых трансляций. Мощные возможности обработки звука DSP можно использовать для улучшения качества звука в прямых трансляциях, гарантируя, что зрители получат высококачественное звучание.

Многоканальное аудиовещание: Благодаря поддержке совместимости с AES67, DSP можно использовать в средах вещания для передачи и приема многоканальных аудиосигналов по IP-сетям.

4. Конференц-залы и помещения для встреч

Аудиоконференции: DSP можно использовать для облегчения аудиоконференций с поддержкой таких функций, как автоматическая регулировка усиления (AGC) и подавление шума для обеспечения четкой связи.

Централизованное управление: благодаря опциям управления RS232, RS485 и UDP DSP можно интегрировать в систему централизованного управления, что позволяет легко управлять настройками звука и оборудованием.

5. Инсталляции и звуковые системы

Распределение аудио: в крупных установках DSP можно использовать для распределения аудиосигналов по нескольким зонам или комнатам с поддержкой точной маршрутизации и управления.

Оптимизация звуковой системы. Мощные возможности обработки звука DSP можно использовать для оптимизации звуковой системы для различных условий, обеспечивая четкость и точность передачи звука.

6. Образование и обучение

Аудиоусиление в классах: DSP можно использовать для усиления аудиоусиления в классах, гарантируя, что учащиеся смогут четко слышать лекции и презентации.

Дистанционное обучение и вебинары. Благодаря поддержке многоканальной записи и потоковой передачи звука DSP можно использовать для облегчения дистанционного обучения и вебинаров, обеспечивая участникам высококачественное аудио.

7. Центры исполнительских искусств и театры

Микширование звука для живых выступлений: DSP можно использовать для микширования аудиосигналов для живых выступлений в театрах и центрах исполнительских искусств, гарантируя, что аудитория получит четкое и захватывающее звучание.

Звуковое оформление и эффекты. Благодаря мощным возможностям обработки DSP можно использовать для создания сложных звуковых дизайнов и эффектов для театральных постановок.
