DWP22L является отличным качественным интерфейсным панелью Dante для преобразования двух каналов Dante в аналоговые аудиовыходные данные и два аналоговых аудио входов в сеть Dante. DWP22L-US, предназначенный для того, чтобы вписаться в Double-Gang Box в стиле. DWP22L-EU разработал для соответствия европейской монтажной задней коробке.
MIC MIC/LINE 2 DAP22L DANTE MIC/LINE 2 Multi 2 Выходы просто используют кабель CAT5 для подключения порта RJ45 к коммутатору Ethernet, а также с использованием «контроллера Dante» для маршрутизации низкой задержки сигнала к/с других устройств, которые уже подключены к одной и той же сети Dante.

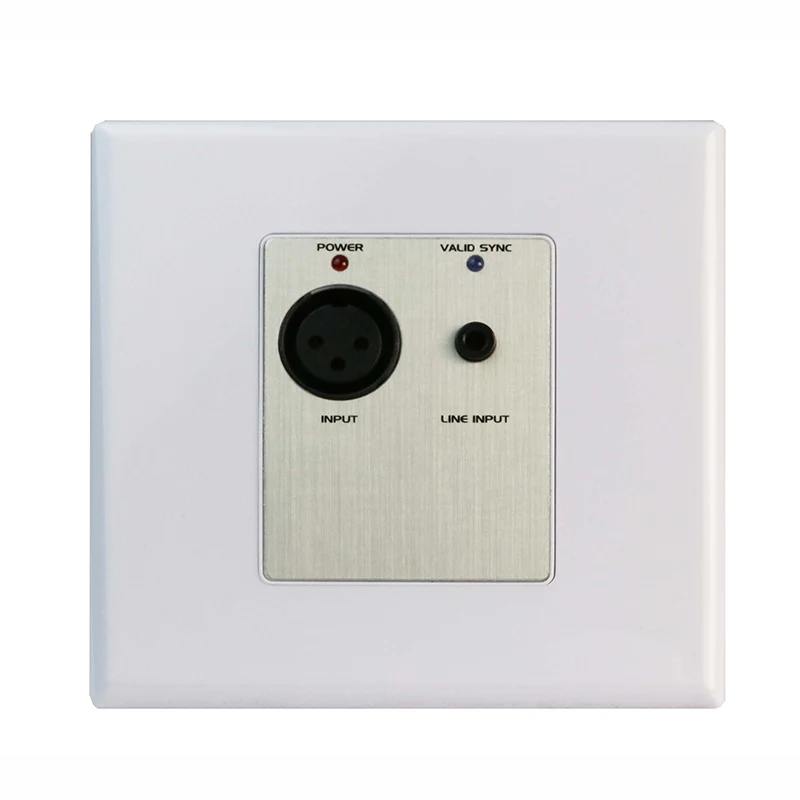

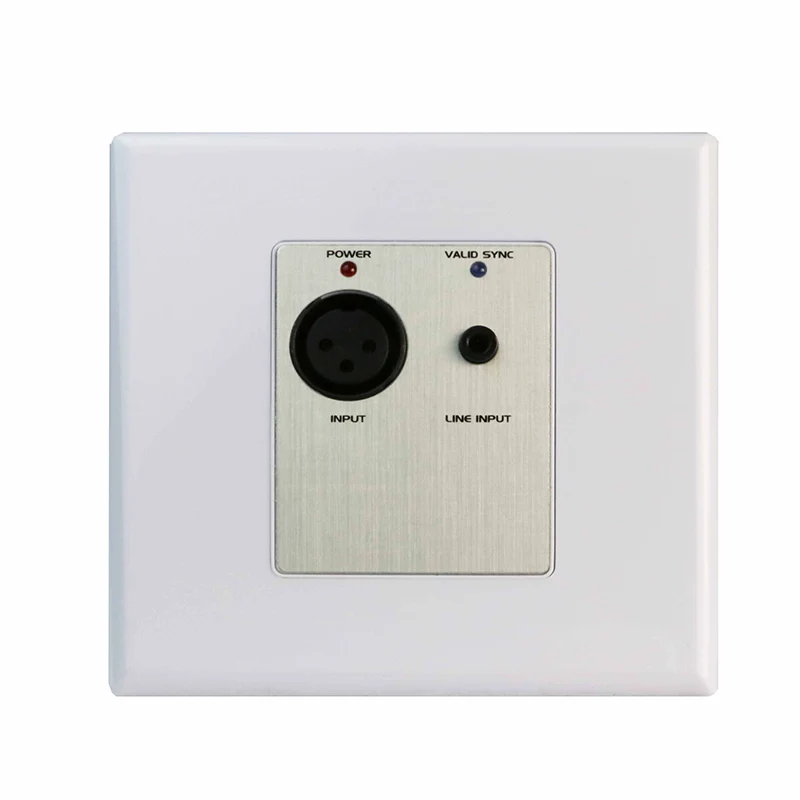

Один микрофон/линия XLR и один вход мини-джек на передней панели
Вход мини-Джек суммируется в моносигнал
Преобразует аудиосигналы MIC или линейки в сеть Dante
Mic/Line выбирается для входа XLR
Переключаемый фантомный мощность 48 В для входа MIC XLR
Регулируемый микрофон/усиление линии от -20 дБ до +20 дБ для каждого входного канала
Два выхода аудиосигналов из сети Dante на задней панели
Каждый звуковой сигнал/светодиод зажима на боковой панели
24 -битный резолюция преобразует аналоговые в цифровой и цифровой в аналоговый
Светодиоды указывают состояние синхронизации питания и сети на боковой панели
Сила над Ethernet (POE) или 24 В постоянного источника питания
Обеспечивает высокое качество предусилителя для микрофонов
Отличное качество звука с низким шумом
|
MIC/Line Входы в сеть Dante |
|
|
Вход: |
XLR (женщина), стерео мини-Джек (L, R) |
|
Диапазон усиления |
-20 ~ +20 |
|
Входной импеданс |
> 2,5K_ (XLR MIC),> 5K_ (xlr Line),> 50K_ (мини-JACK) |
|
Призрачная сила |
48 В. Переключаемое |
|
Частотная характеристика |
От 20 Гц до 20 кГц (± 0,5 дБ) |
|
Thd+n |
<0,1% |
|
Шум ниже +4 дБУ |
<-70 дБ |
|
CMRR |
> 65 дБ (от 50 Гц до 120 Гц) |
|
Dante Network для линии выходов |
|
|
Выходы |
5p, сбалансированный/несбалансированный, съемный терминальный блок (выход 1/2) |
|
Выходной уровень |
-10 DBU Nominal (линия) |
|
Выходной уровень |
+10 дБУ максимум |
|
Выходное напряжение |
+20DBU (@ 0DB Выходное усиление) |
|
Выходной импеданс |
150_balanced; 75_unbalanced |
|
Частотная характеристика |
От 20 Гц до 20 кГц (± 0,5 дБ) |
|
Thd+n |
T <0,1% |
|
Шум |
<-80db |
|
Перекрестные помехи |
<85 дБ (от 20 Гц до 20 кГц |
|
Канал Данте |
|
|
Передатчики/приемники |
2/2 |
|
Скорость передачи |
100 Мбит / с |
|
Разрешение |
16/24/32 бит |
|
Скорость отбора проб |
44,1 кГц, 48 кГц. |
|
Данте -интерфейс |
RJ45 Джек |
|
Силовые соединения |
2 кондиционера евро |
|
Требование к власти |
24 VDC @ 180 мА плюс подключенные фантомные нагрузки или POE |
|
Измерение |
116 мм (W) × 114,5 мм (H) × 53,1 мм (D)-DWP22L-US 87 мм (W) × 875 мм (H) × 53,1 мм (D)-DWP22L-EU |
|
Вес: 0,36 кг-DWP22L-US |
Вес: 0,36 кг-DWP22L-US 0,28 кг-DWP22L-EU |

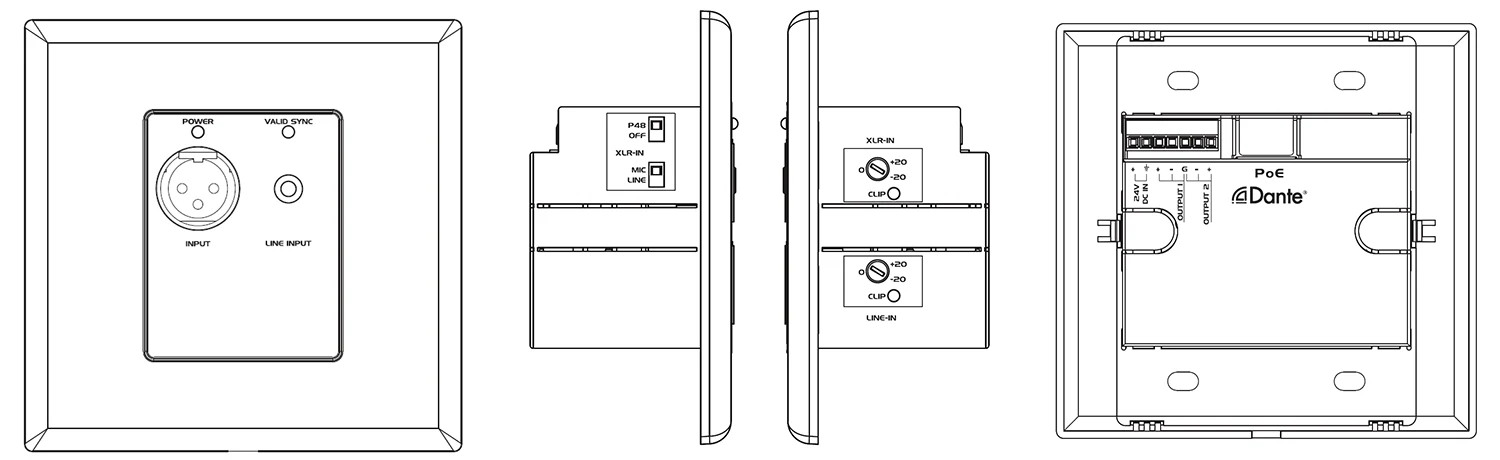

1. Вход XLR, принимайте микрофон или аудиосигнал.
2. 3,5 мм вход мини -разъема, принимает аудиосигнал линии.
3. Светодиодный индикатор питания.
4. Случай синхронизации указывает на состояние сети Dante
5. Селектор ввода XLR
Линия: принимает сбалансированный или несбалансированный источник линии.
MIC: принимает сигнал динамического или конденсаторного микрофона.
P48V: обеспечивает мощность фантом 48 В при соединении конденсаторного микрофона.
6. Управление усилением ввода: отрегулируйте уровень усиления входного сигнала на каждом входном канале.
7. Сигнальный зажим светодиода на каждом входном канале.

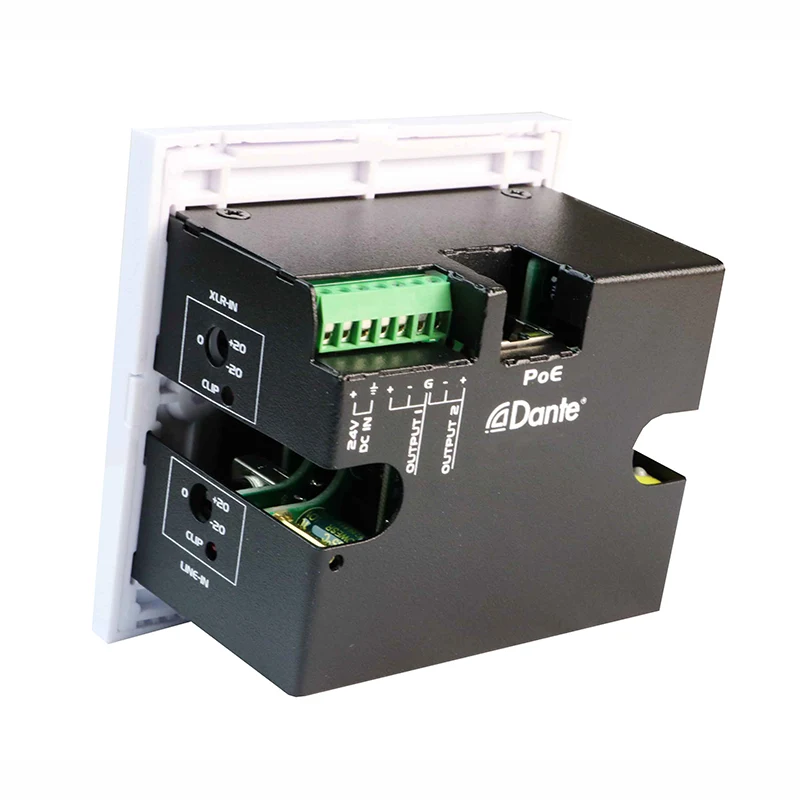

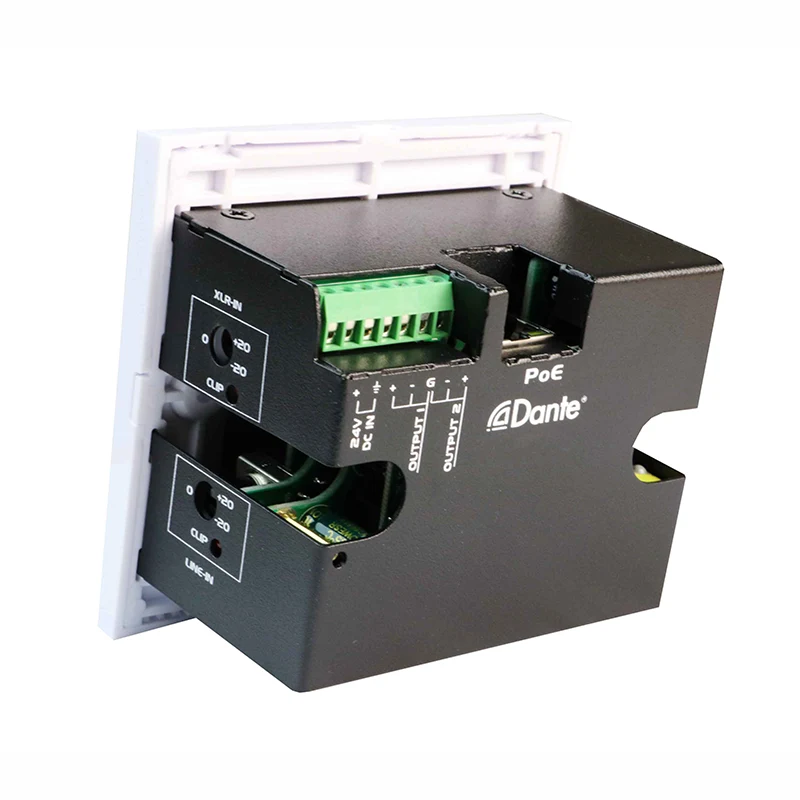

8. Выходы на терминалах евро: преобразует два канала Dante в аналоговые выходы.
9. порт RJ45: использование кабеля Cat5 для подключения к сети Dante.
Примечание. При использовании сетевого переключателя POE DWP22L можно питать и работать от POE.
10. Питание: подключите DC 24V к 2P Блок терминала или входной разъем DC.
Примечание. Если DC 24V и POE присутствуют в DWP22L, устройство будет работать с DC 24V. И когда DC 24V будет удален, питание автоматически переключается на POE Power.
Панель интерфейса 2CH Dante Interface 2 Mic/Line Interface Panels Panel идеально подходит для профессиональных звуковых приложений, таких как конференц-залы, настройки живого звука, вещательные студии и установленные AV Systems, где надежная конверсия Dante-Analog и аналог в Dante требуется в компактном факторе без стоек. Его конструкция, установленная на стене, обеспечивает чистую и эффективную интеграцию в различные среды, сохраняя при этом высококачественную аудиопроизводительность.
